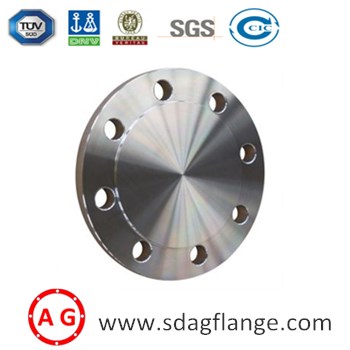

عند اختيار شفة عمياء لنظام الأنابيب الخاص بك، يعد فهم معايير الصناعة ذات الصلة أمرًا بالغ الأهمية لضمان السلامة والتوافق والأداء على المدى الطويل. كمكون رئيسي يستخدم لإغلاق نهاية خط الأنابيب أو الوعاء، يجب أن تتوافق الفلنجة المسدودة مع المواصفات الصارمة للتعامل مع الضغط ودرجة الحرارة والظروف البيئية. فيما يلي، نقوم بتحليل المعايير والمعلمات الأساسية التي تحدد الفلنجة المسدودة عالية الجودة.
يتم تصنيع الشفاه العمياء وفقًا للمعايير المعترف بها دوليًا لضمان الاتساق والموثوقية. وتشمل المعايير الأكثر اعتماداً على نطاق واسع ما يلي:
أسم B16.5: تغطي هذه المواصفة القياسية الأبعاد والتفاوتات وتصنيفات درجة حرارة الضغط لفلنجات الأنابيب، بما في ذلك الفلنجات المسدودة، بأحجام تصل إلى 24 بوصة.
أسم B16.47: تنطبق على الشفاه العمياء الأكبر (أكثر من 24 بوصة)، وتحدد هذه المواصفة القياسية متطلبات سلسلة الشفاه A وB.
أستم A105/A105M: المواصفات القياسية للمواد لمكونات الفولاذ الكربوني المستخدمة فيالشفاه العمياء.
إن 1092-1: المعيار الأوروبي للفلانشات مع التعريفات والأنواع والأبعاد.
إم إس إس إس بي-44: يركز على حواف خطوط الأنابيب الفولاذية، بما في ذلك الأنواع العمياء، لتطبيقات الضغط العالي.
تضمن هذه المعايير أن يتم إنتاج كل شفة عمياء بجودة وأداء ثابتين.
عند تقييم الحافة المسدودة، ضع في اعتبارك المعلمات التالية للتأكد من أنها تلبي متطلبات مشروعك:
درجات المواد:
الكربون الصلب: ASTM A105، A350 LF2
الفولاذ المقاوم للصدأ: ASTM A182 F304، F316
سبائك الصلب: ASTM A182 F11، F22
تقييمات الضغط:
يتم تصنيف الشفاه العمياء بناءً على قدرتها على تحمل الضغط عند درجات حرارة محددة. تشمل التقييمات الشائعة ما يلي:
150 رطل لكل بوصة مربعة
300 رطل لكل بوصة مربعة
600 رطل لكل بوصة مربعة
900 رطل لكل بوصة مربعة
1500 رطل لكل بوصة مربعة
2500 رطل لكل بوصة مربعة
أبعاد:
تتضمن معلمات الأبعاد الرئيسية القطر الخارجي وقطر دائرة الترباس والسمك. يوجد أدناه جدول مرجعي للأحجام الشائعة:
| الحجم (NPS) | القطر الخارجي (OD) | قطر دائرة الترباس | سماكة | عدد فتحات الترباس |
|---|---|---|---|---|
| 1/2 | 3.75 بوصة | 2.38 بوصة | 0.44 بوصة | 4 |
| 2 | 6.00 بوصة | 4.75 بوصة | 0.69 بوصة | 8 |
| 4 | 9.00 في | 7.50 بوصة | 0.88 بوصة | 8 |
| 8 | 13.50 بوصة | 11.75 بوصة | 1.25 بوصة | 12 |
| 12 | 19.00 في | 17.00 في | 1.62 بوصة | 16 |
| 16 | 22.50 بوصة | 20.25 بوصة | 1.88 بوصة | 20 |
أنواع الوجه:
الوجه المرتفع (RF)
وجه مسطح (FF)
وصلة من النوع الدائري (RTJ)
تم تصميم كل شفة عمياء لتتوافق مع تكوينات الأنابيب المحددة والمتطلبات التشغيلية. يعد الاختيار المناسب للمواد والالتزام بمعايير الأبعاد أمرًا بالغ الأهمية للحصول على أداء متين ومقاوم للتسرب.
تُستخدم الحافة المسدودة بشكل شائع في صناعات مثل النفط والغاز والمعالجة الكيميائية ومعالجة المياه وتوليد الطاقة. عند اختيار فلنجة عمياء، تأكد دائمًا من أنها تتوافق مع معايير ASME أو ASTM أو EN ذات الصلة. بالإضافة إلى ذلك، تأكد من التوافق مع مواد الأنابيب وظروف الوسائط (على سبيل المثال، قد تتطلب البيئات المسببة للتآكل الفولاذ المقاوم للصدأ أو الشفاه المطلية).
باختصار، يساعد فهم المعايير والمعلمات الخاصة بالفلنجات المسدودة في اتخاذ قرارات مستنيرة لمشاريع البنية التحتية الخاصة بك. سواء كان ذلك للختم المؤقت أو العزل الدائم، فإن الحافة العمياء المصنعة جيدًا تضمن سلامة النظام وسلامته.
